Запчасти на КПП 16S151 МАН ТГА/MAN TGA
Запчасти на коробку передач МАН ТГА
Техническая характеристика коробки передач 16S151

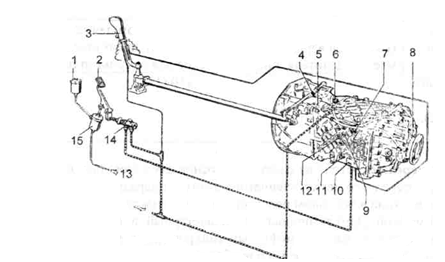

Рис. 71. Схема присоединения пневматического управления для делителя и демультипликатора.
] - бачок сцепления; 2 - педаль сцепления; 3 - рычаг переключения передач; 4 - датчик заднего хода; 5 - клапан включения демультипликатора; б - датчик нейтрали; 7 - датчик включения низшего диапазона демультипликатора; 8 - цилиндр переключения демультипликатора; 9 - датчик первой передачи; 10 - воздухораспределитель делителя; 11 - датчик включения низшего диапазона делителя; 12 - датчик включения высшей передачи; 13 - к рабочему цилиндру сцепления; 14 - клапан включения делителя; 15 - главный цилиндр сцепления.
| Состояние | Б/у |
| Производитель | ZF |
| Страна | Германия |
